手持式拧紧枪系列 手持式拧紧枪

本发明提供一种专用于手动拧紧的控制单元,用于实现高精度和高质量的拧紧。安装了拧紧所需的参数和监控功能。此外,由于通过扭矩,角度,时间和扭矩速率的确定来检测异常拧紧,因此可以创建防止拧紧错误的机构。

功能

错误检测

拧紧故障检测机构

转矩传感器(转矩检测器)与交流伺服电机(电驱动)相结合,可以获取转矩和角度数据,并实现各种控制。
通过任意设置转速,角度和拧紧扭矩来执行拧紧操作和确定。
实时确定拧紧过程中扭矩和角度的变化,同时监测它们。可以检测出倾斜拧紧,螺丝故障,擦伤等异常。

拧斜

当螺栓或螺母在倾斜状态下开始拧紧时,斜拧紧是一种很容易发生的现象。

在临时拧紧过程中,从启动到达到任意扭矩的时间和角度大大缩短。通过管理时间和角度来检测倾斜拧紧。

【Note】在拧紧操作之前,通过反转大约两个点,可以降低斜拧紧的发生率。

螺纹断裂

螺纹断裂是指螺纹牙的表面粗糙时或拧紧扭矩过大时螺纹牙破损,或者在附着有切屑的状态下进行拧紧时发生磨损的现象。

在临时拧紧过程中,通过管理设定扭矩和角度的区域来检测螺钉损坏/异物污染。

二次拧紧

2度拧紧是手工进行紧束数管理的同时进行作业的工序,将拧紧的地方再次拧紧,在1处未被勒紧的情况下流到下一个工序的现象。

在临时拧紧时,通过控制设定的时间和角度来检测两次拧紧。

螺栓浮起

螺钉浮动是由于螺栓的品种错误等在正规的拧紧余量(落座)之前扭矩达到了的现象。

在临时拧紧过程中,通过控制从启动到达到任意扭矩的角度来检测螺钉浮动。

忘记零件

忘记零件是指没有安装本来必须安装的零件(O形圈等)而进行拧紧。

在临时拧紧过程中,从启动到达到任意扭矩的时间和角度稍有延迟。通过进行时间和角度管理来检测忘记零件(O形环等)。

漏拧

在自动进给等情况下,由于螺栓压力进给或接收不良而导致螺栓未拧紧。

在临时拧紧过程中,通过管理从启动到达到任意扭矩的时间来检测螺钉遗忘。

下孔不良

缺孔是缺孔深度不足或攻丝加工失败时出现的现象。

在实际拧紧过程中,通过控制达到设定扭矩或角度的时间和角度来检测准备好的孔的缺陷。

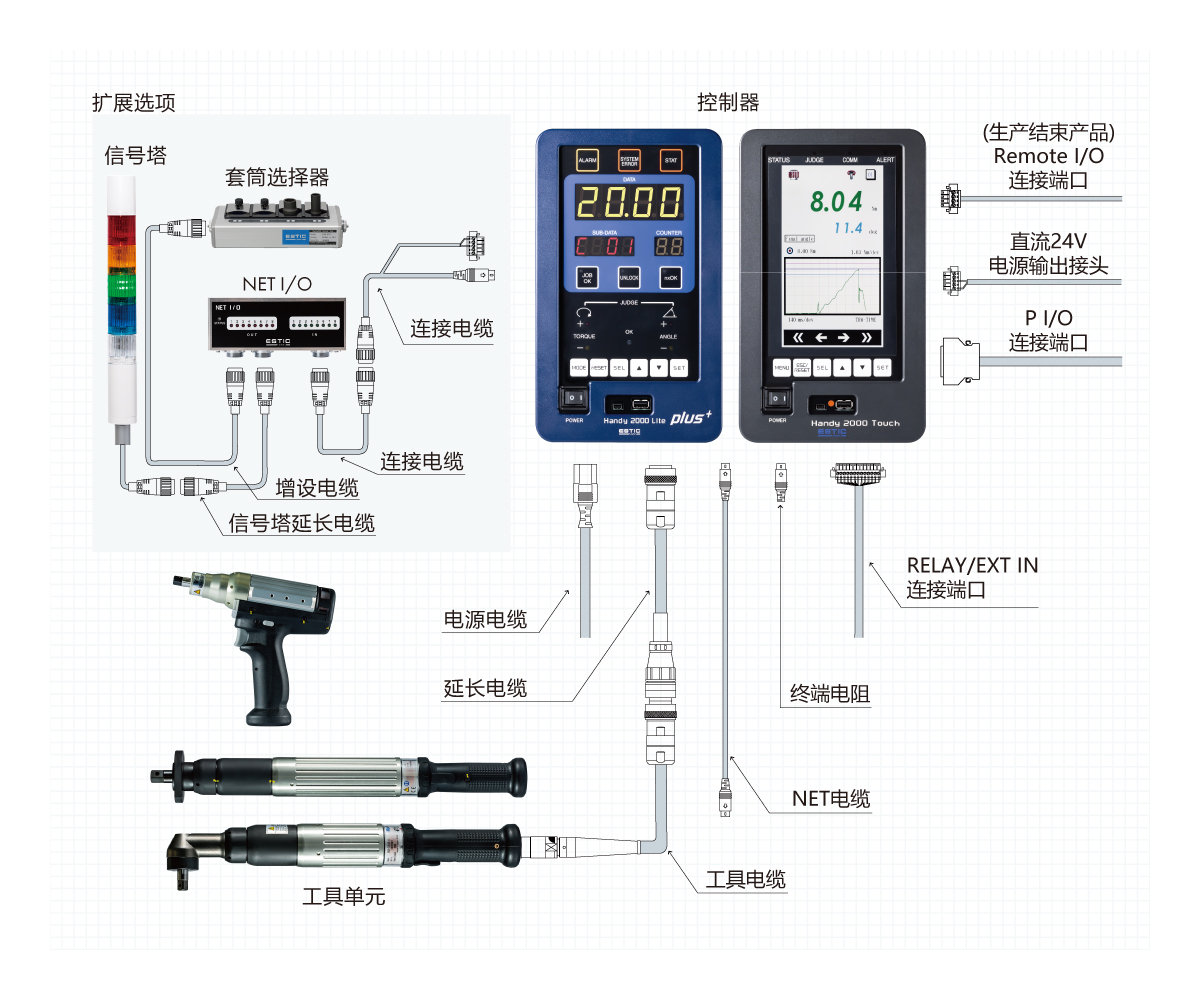

1个控制器可支持所有工具

1个控制单元可满足所有150种类型的工具系列的所有要求。当在现场使用多个工具时,不需要选择控制单元。备用品1种也可以,所以会降低成本。

内存功能有助于实现可追溯性

与拧紧有关的各种数据包括拧紧结果历史(约100,000条),扭矩曲线历史(60条)和系统异常历史(50条),这些数据有助于可追溯性。
(※件数为Handy 2000 Touch使用时)

网络

连接网络

Handy 2000系列提供了一个平台,通过开放协议等,可以轻松地与上层系统进行通信和集成。以Handy 2000系列为核心组成装配线,可实现更高的生产效率和质量。

管理软件

我们为Handy 2000系列的所有型号都提供了专门的辅助软件。我们为Handy 2000系列的运营提供了广泛的功能,包括读/写参数,数据存储管理,拧紧结果监控和I/O分配。

※可选物品

数据库

这是一个专用软件,用于通过以太网自动从各种控制单元收集拧紧数据。收集的数据按顺序记录在数据库中,并同时显示在屏幕上。还可以收集扭矩波形。安装了将取得的拧紧结果数据以Excel文件格式同时输出的功能。轻松管理报告。

※可选物品

对应的控制器

Handy 2000 Touch

Handy 2000系列的高配机型。在保持Lite plus性能不变的基础上,配备了直观操作的触控面板。也可以在控制器上轻松输入和更改设置。

规格

描述
表示画面 高视觉性的7英寸彩色液晶触摸屏
底面集中配线 省空间、省配线
拧紧方法 扭矩法、扭矩法角度监视、角度法、扭矩or角度法、扭矩&角度法、扭转角度控制、屈服点角度发、屈服点法、检查扭矩法
拧紧模式 可以选择直动拧紧、脉冲拧紧 ※部分工具除外
拧紧通道设定数 最大99件
拧紧结果记录 最大8,000件
扭矩曲线记录 最大60件(拧紧OK:30件、拧紧NG:30件)
Ethernet (LAN) 标配两个以太网口,不需要中续器就可以事项串联功能
Fieldbus(选购) DeviceNet, PROFIBUS, CC-Link, EtherNet/IP, PROFINET, EtherCAT, CC-Link IE, PROFINET High Speed, EtherNet/IP High Speed
通过I/O的拧紧控制以及结果输出、可以发送I/O分配后的扭矩值的文本数据
Remote I/O 选购的REMOTE I/O接口实装后,可以与OMRON产B7A相连接(共16点,出入各一个站)
I/O增加以及控制器远距离设置时的省配线中运用,PIO同样可以自由进行分配
批量计数器机能 nxOK、nxNG输出
U盘驱动器 拧紧记录文件的输出
项目数据的输出・输入
外形尺寸 W160 x H316 x D282 mm
重量 约8.5 kg

Handy 2000 Lite plus

Handy 2000系列的入门机型。显示面板采用大尺寸,高可见度的7段LED,以绿色和红色清楚地显示OK和NG。

规格

描述
小型化 比Handy2000系列体积减少30%
大型LED 优越的视觉性(大型7段、2色表示)
底面集中配线 省空间、省配线
拧紧方法 扭矩法、扭矩法角度监视、角度法、扭矩or角度法、扭矩&角度法、扭转角度控制、屈服点角度发、屈服点法、检查扭矩法
拧紧模式 可以选择直动拧紧、脉冲拧紧 ※部分工具除外
拧紧通道设定数 最大99件
拧紧结果记录 最大8,000件
扭矩曲线记录 最大30件(拧紧OK:20件、拧紧NG:10件)
Ethernet (LAN) 标配两个以太网口,不需要中续器就可以事项串联功能
Fieldbus(选购) DeviceNet, PROFIBUS, CC-Link, EtherNet/IP, PROFINET, EtherCAT, CC-Link IE, PROFINET High Speed, EtherNet/IP High Speed
通过I/O的拧紧控制以及结果输出、可以发送I/O分配后的扭矩值的文本数据
Remote I/O 选购的REMOTE I/O接口实装后,可以与OMRON产B7A相连接(共16点,出入各一个站)
I/O增加以及控制器远距离设置时的省配线中运用,PIO同样可以自由进行分配
批量计数器机能 nxOK、nxNG输出
外部触摸屏 用户可以自由对画面进行设定。可以完成一个最适当的组合。
U盘驱动器 拧紧记录文件的输出
项目数据的输出・输入
外形尺寸 W160 x H316 x D262 mm
重量 约7.7 kg
